Характеристики товара
  • is_customized: Yes
  • Power: Low Power
  • Name: WaveShare
  • Frequency: Low Frequency
  • Type: SCM
  • Model Number: Core407Z
  • Category: STM32 MCU core board
  • For use with: STM32F407ZG Development & Prototyping
  • Onboard MCU: STM32F407ZxT6 (STM32, LQFP144)
  • Features: clock circuit, USB power management, boot mode selection
Описание товара
отладки интерфейс: 1 х USB
место происхождения: Гуандун, китай (Материк)
STM32 небольшой совет с stm32f407zxt6 MCU, полный IO расширитель, JTAG/SWD интерфейс отладки
aeProduct.getSubject()

обзор

Core407Z небольшой доска развития STM32, который показываетSTM32F407ZxT6устройство как микроконтроллера, поддерживает дальнейшее расширение. это идеальное место для начала разработки приложений с STM32F семьи.

в качестве минимального готова к запуску системы, Core407Z объединяет интерфейс USB связи, JTAG/SWD программирования/отладки, часы цепи, управление питанием USB, выбор режима загрузки, и так далее.

кроме того, контактные разъемы на задней стороне позволяют Core407Z быть подключен в вашей доски приложений и выступать в качестве основного контура MCU в вашей системе. всепорты ввода/Выводадоступны по заголовкам контактов, и шаг заголовок предназначен как2.00 мм.

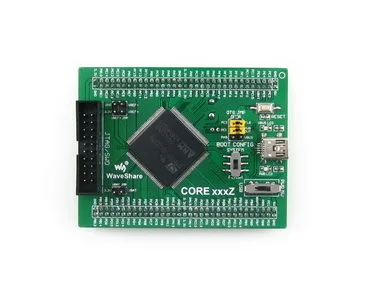

, что ' ы На Борту

aeProduct.getSubject()
  1. STM32F407ZxT6 (STM32F407ZET6 по умолчанию):высокая производительность STM32 MCU которая включает:
    • Core:Cortex-M4 32-разрядный RISC
    • характеристика:полный набор однотактных DSP инструкций
    • рабочая Частота:168 МГц, 210 DMIPS/1.25 DMIPS/Мгц
    • рабочее Напряжение:1.8 В-3.6 В
    • пакет:LQFP144
    • воспоминания:512kB/1024kB Flash, 192 кб SRAM
    • MCU коммуникационные Интерфейсы:
      • 3 x SPI, 4 х USART, 2 х UART, 2 х I2S, 3 х I2C
      • 1 х ФКЦБ, 1 х SDIO, 2 х CAN
      • 1 x USB 2.0 high-speed/full-speed устройство/хост/OTG контроллер с выделенным DMA, ULPI и на-чипе полной скорости PHY
      • 1x10/100 Ethernet MAC
      • 1x8 до 14-битным интерфейсом параллельного камеры
    • AD & DA преобразователи:3 х AD (12-бит, 1 s, акции 24 каналов); 2 х Д. А. (12-разрядная версия)
    • отладка/Программирование:поддержка JTAG/SWD (серийный провод отладки) интерфейсы, поддерживает ИАП

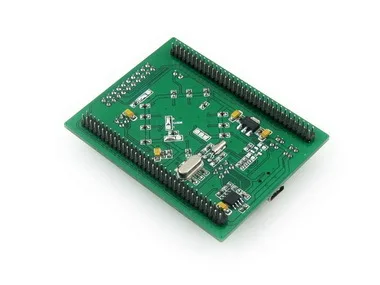

  2. AMS1117-3.3 (на нижней стороне):3.3 В регулятор напряжения
  3. MIC2075 (на нижней стороне):на борту устройства управления питанием USB
  4. выключатель питания,питание от 5Vin или соединение USB
  5. режим загрузки,для конфигурирования BOOT0 штифт
  6. индикатор питания
  7. VBUS LED
  8. кнопка сброса
  9. 8 М кварцевый генератор (на нижней стороне)
  10. 32.768 К кристалл (на нижней стороне),для внутреннего RTC с калибровкой
  11. JTAG/SWD интерфейс:для отладки/программирования
  12. USB интерфейс
    • в качестве УСТРОЙСТВА, используется для установления USB связь между ПК и STM32 развития борту
    • как ХОЗЯИН, подключение к USB устройств, таких как USB флэш-накопитель через USB OTG кабель
  13. булавки MCU расширитель,VCC, ЗЕМЛЯ и все Ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  14. 5Vin выносной,5 В питания не требуется при использовании USB HOST/OTG
  15. USB HOST/OTG перемычка
    • короткая перемычка при использовании USB HOST/OTG
    • открыть перемычку для отключения от порта Ввода/Вывода
  16. VBAT перемычка выбора
    • короткая перемычка использовать системы питания
    • открыть перемычку для подключения VBAT к ВНЕШНЕМУ ИСТОЧНИКУ питания, таких как батареи
  17. VREF перемычка выбора
    • короткая перемычка для подключения VREF + VCC
    • открыть перемычку для подключения VREF + другие pin-код через перемычку

фотографии

aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()

примечание:

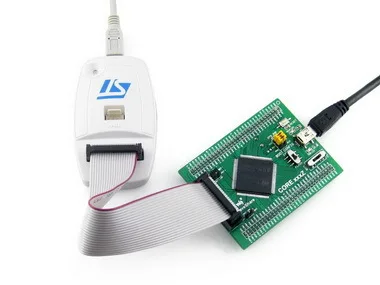

Core407Z предоставляет JTAG/SWD интерфейс отладки, пока не интегрировать любую функцию отладки, отладчик не требуется.
материнская плата и программист/отладчик в фотографии НЕ включены в цену.


JTAG/SWD Интерфейсы

на рисунке 1, на рисунке 2 показана заголовка распиновка JTAG, SWD интерфейс соответственно

рисунок 1.Заголовок JTAG Распиновка
aeProduct.getSubject()
рисунок 2.SWD Заголовка Распиновка
aeProduct.getSubject()

Ресурсы для развития

Core407Z STM32 поставляется с Руководством Пользователя CD в том числе ресурсов развития перечисленных ниже:

  • сопутствующее программное обеспечение (KEIL и т. д.)
  • примеры в C
  • схема (PDF)
  • разработка документации

размеры

aeProduct.getSubject()

пакет Содержит

  1. Core407Z развития борту х 1
  2. тип USB к Mini-B кабель x 1
  3. руководство пользователя CD x 1
1 aeProduct.getSubject()
2 aeProduct.getSubject()
3 aeProduct.getSubject()
